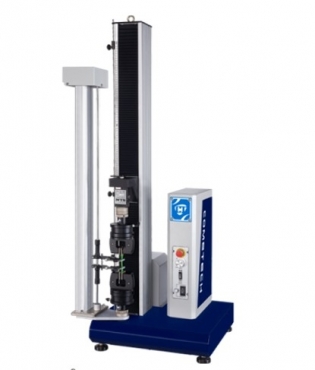

Универсальная одноколонная испытательная машина QC548M2F

Универсальная одноколонная испытательная машина QC548M2F

Производитель:Cometech

Отправить запрос
Рубрики

Описание

Универсальные испытательные машины серии QC-548M2F представляют собой настольные одноколонные УИМ с максимальной нагрузкой до 5 кН. Машина для испытаний на растяжение обеспечивает пользователям бесшумную среду для испытаний и высокую точность результатов испытаний.

Дополнительный дисплей, опционально устанавливаемый на УИМ, позволяет пользователю запрограммировать такие испытания, как растяжение, сжатие и отслаивание в автономном режиме. Механизмы приложения нагрузки через серводвигатель, не требующие технического обслуживания, значительно уменьшают проблемы с техническим обслуживанием в будущем. Универсальная испытательная машина QC548M2F оснащена независимым электронным блоком управления, который может избежать помех сигнала и повысить стабильность испытаний, что делает его более удобным для будущего обслуживания и обновления электронной системы.

Ручной регулятор скорости перемещения позволяет повысить точность позиционирования и калибровки. Высокоскоростной сигнал обратной связи снижает риск перегрузки. Внешние сигналы также допустимы для различных режимов управления машиной.

Позволяет проводить испытания в соответствии со следующими методиками испытаний:

  • ASTM D882 Испытание пленки на растяжение
  • ASTM D638 Испытание на пластическое растяжение
  • ASTM D412 Испытание резины на растяжение
  • ASTM D1000, ASTM D3330 Тест на отслаивание ленты
  • ASTM D575 Плита сжатия с датчиком смещения
  • ASTM D1894 Испытание на коэффициент трения
  • ASTM F1269-13 | IPC ТМ-650 | MIL-STD-883E | AEC-Q200-006A

Испытание электронных корпусов на сдвиг

  • ISO 13934-1 Свойства тканей при растяжении

Тестирование с максимальной нагрузкой

Тестовые решения для производства бутылок

Тестирование на адгезию







Технические характеристики:

Модель

QC-548M2F-S

QC-548M2F-M

Максимальная нагрузка

5кН

Единицы измерения

Сила: гс, кгс, фунт-сила, Н, кН, унция-сила, тонна-сила (СИ), тонна (длинная), тонна-сила (короткая)

Давление: кПа, МПа, фунт/кв. дюйм, бар, мм вод. ст., мм рт. ст.

Разрешение

1/100 000 (31 бит)

Точность тензодатчика



Класс A: ±0,5% (0,2~100% емкости тензодатчика)

Класс B: ±1% (1~100% емкости тензодатчика)

Ход подвижной траверсы (без учета размера захватов)

400 мм

800 мм.

Разрешение перемещения траверсы

0,0001 мм

Расстояние консоли

80 мм

Диапазон скорости

0,1-3000,0 мм/мин

Точность поддержания скорости перемещения

1,0~3000,0 мм/мин ±0,3%

0,01~8,0 мм/мин ±3%

Интерфейс подключения к ПК

RJ45 (TCP/IP порт)

Частота выборки данных, макс.

1200 Гц

Тип привода

Серводвигатель

Жесткость машины

4,1 кН/мм

Аппаратная системы безопасности

Верхний/нижний концевой выключатель, кнопка аварийной остановки

Программные системы безопасности

Предотвращение перегрузки тензодатчика, предотвращение непреднамеренного перемещения, защита по времени испытания

*Функция предотвращения столкновений не является обязательной, это позволяет избежать повреждения тензодатчика при высокоскоростных испытаниях со скоростью 1000 мм/мин.

Для тензодатчиков весом более 50 кг он обеспечивает около 90% защитной эффективности.

Размер

50 х 50 х 105 см

50 х 50 х 145 см

Вес

65 кг

80 кг.

Особенности

1. Оснащена поворотным регулятором для точной регулировки перемещения

2. Дополнительная функция предотвращения столкновений для защиты тензодатчиков.

3. Автоматическое считывание тензодатчика, откалиброванного без привязки к конкретной машине



Ключевые особенности УИМ:

  • Поддерживает авто определение параметров тензодатчика при подключении к испытательной машине
  • Поддерживает параметр автоидентификации аксессуаров для определения растяжения (экстензометров).
  • Независимый электронный блок управления.
  • Джог-контроллер с помощью которого регулируется скорость перемещения
  • Нет ограничений по спецификации ПК для подключения программного обеспечения. Простота в использовании даже на старых ПК
  • Максимальная настройка до 10 ступеней скорости за один тест.

Основные функции программного обеспечения M2F

  • Частота дискретизации данных до 1200 Гц.
  • Управляется мышью, клавиатурой и кнопкой вверх/вниз на машине для быстрой регулировки положения рукоятки.
  • Требуется система Windows.
  • Доступны китайский, английский, японский, корейский, португальский, польский, испанский и русский языки.
  • Режим работы: двусторонняя передача TCP/IP для подключения к ПК.
  • Можно импортировать несколько тестовых данных и отображать их одновременно.
  • Поддерживает переключение метрических и имперских единиц.
  • Предоставляет гибкую таблицу для анализа данных.
  • Можно назвать результаты данных и создать пользовательскую формулу.
  • Данные могут отображаться в виде таблицы, графика или того и другого.
  • Обработка данных: сохранение, импорт, список, статистическое сравнение и так далее.
  • Ось X-Y графика настраивается, включая метки на кривой, метки интервалов, наклон и т. д.
  • Доступны растяжение, сжатие, изгиб, отслаивание, пружина, ползучесть и другие.
  • Поддерживает перегрузку, перегрузку, остановки с течением времени в качестве защиты машины.
  • Поддерживает различные шаблоны испытаний, такие как возвратно-поступательное движение, ползучесть, постоянное растяжение (сжатие), тестовая пауза, проскальзывание, 10-ступенчатые настройки и т. д.
  • Модульная конструкция образца позволяет легко и быстро вводить информацию о образце.
  • Модульная конструкция условий испытаний может уменьшить искусственную ошибку настройки.
  • Поддерживает верхний и нижний пределы выбора данных для получения ключевой информации.
  • Поддерживает несколько портов ввода-вывода для дополнительных функций тестирования.
